1、封頭的種類

　　封頭包括凸形封頭、錐殼、變徑段、平蓋及緊縮口的設(shè)計。凸形封頭包括：半球形封頭、橢圓形封頭、碟形封頭和球冠形封頭。從受力角度看凸形封頭中從半球形封頭逐漸不好，但從制造難度上看，逐漸好制造。

　　2、封頭的制造方式

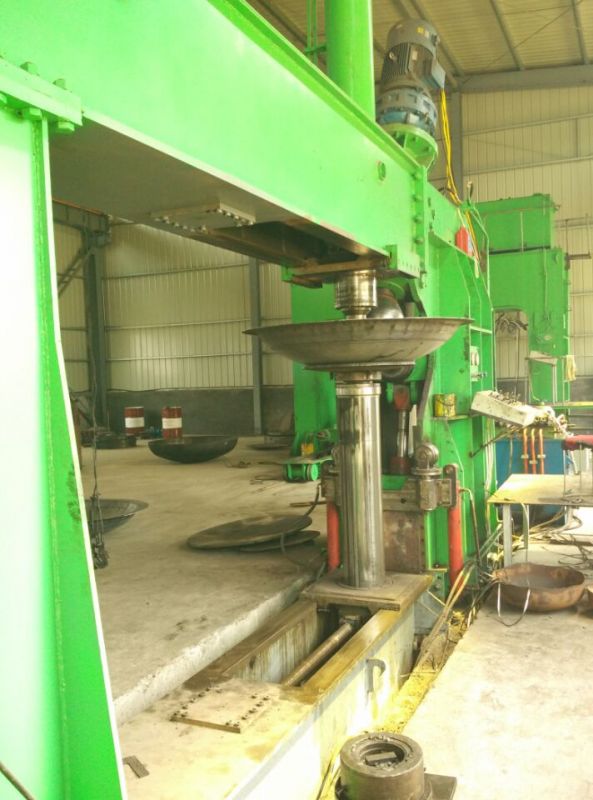

　　a)小封頭：整體成型；

　　b)大、中型封頭：先拼接后成型——用的*多，標(biāo)準(zhǔn)中的要求主要針對它而言；

　　c)特大型封頭：因運輸及開檔等因素要求，先分瓣成型，后組焊在一起。

　　3、封頭的拼接位置

　　拼接的間隔應(yīng)有要求，為大于3δ，且不小于100mm（焊接熱影響區(qū)是個高應(yīng)力區(qū)，并且在該區(qū)的化學(xué)成分會有燒損。所以要避開高應(yīng)力區(qū)，該區(qū)域與厚度有關(guān)。根據(jù)實踐經(jīng)驗，應(yīng)力衰減長度為大于3δ，且不小于100mm）。但制冷設(shè)備很難達(dá)到這一要求，有其特殊性。

　　碟形封頭的r處避免拼接，會減薄、高應(yīng)力。

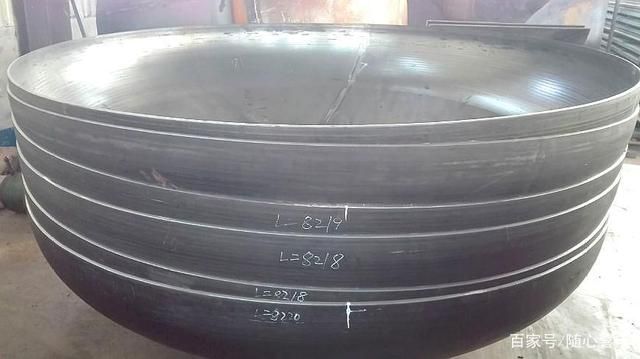

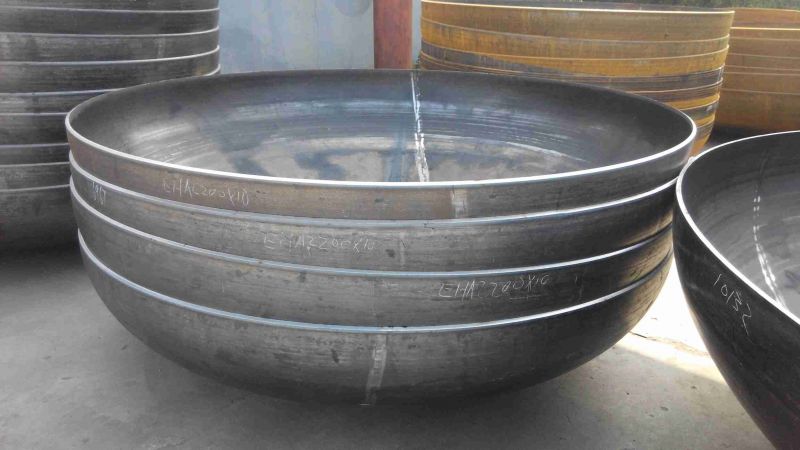

　　拼接時焊縫方向要求只答應(yīng)是徑向和環(huán)向。以后大型封頭可能會取消此要求。

　　4、拼接封頭的焊接接頭系數(shù)

　　先拼接后成型的封頭，拼接焊縫應(yīng)進(jìn)行100％射線或超聲波檢測，合格級別隨設(shè)備殼體走。*后成型的焊 縫檢測級別、比例與設(shè)備殼體相同，高了浪費。舉例：

　　假如設(shè)備殼體是20%檢測，III合格。那封頭拼接焊縫和*后焊縫也是III合格，焊接接頭系數(shù)為0.85；

　　假如設(shè)備殼體是***檢測，II合格。那封頭拼接焊縫和*后焊縫也是II合格，焊接接頭系數(shù)為1。

　　所以封頭拼接固然***檢測，但合格級別不一樣，隨設(shè)備殼體走。

　　但要留意工藝制造過程：

　　正確的做法是：下料（劃線）-小板拼成大板-成型-無損檢測。

　　假如未成型之前做檢測是不對的，**不了成型之后還合格。也就是說無損檢測是指**的無損檢測。
